電/蒸汽加熱CIP清洗系統

電/蒸汽加熱CIP清洗系統是指用電或鍋爐中的蒸汽為熱源來啟動設備，之后再清洗需要清洗的設備或容器或管道等。

一、電/蒸汽加熱CIP清洗系統分類

1、按結構形式分為：一體式CIP清洗系統、分體式CIP清洗系統 ；

2、按控制方式分為：手動CIP清洗系統、半自動CIP清洗系統、全自動CIP清洗系統。

二、電/蒸汽加熱CIP清洗系統結構

1、酸罐：SUS304，容積500—3000L等，可根據客戶要求定制；

2、堿罐：SUS304，容積500—3000L等，可根據客戶要求定制；

3、水罐：SUS304，容積500—3000L等，可根據客戶要求定制；

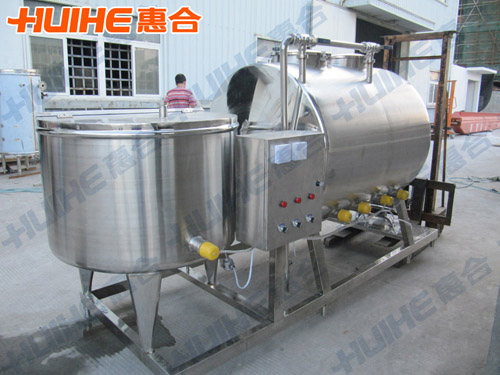

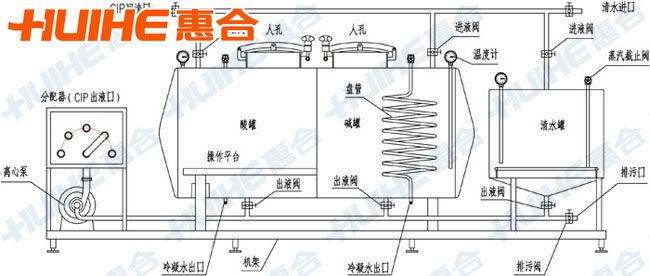

一體式CIP清洗系統結構

4、進程泵、回程泵、轉換板、板式換熱器、半自動控制箱、操作平臺、管道閥門。

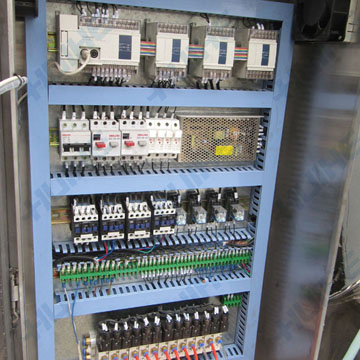

控制柜細節圖片

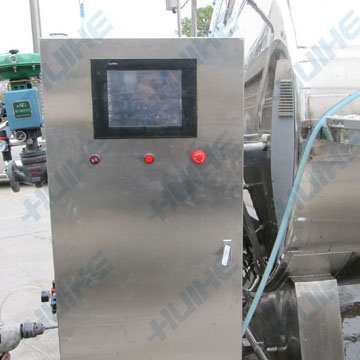

控制柜外表圖片

三、電/蒸汽加熱CIP清洗系統用途

CIP清洗系統應用于流體制藥、乳品、啤酒、制藥、罐頭、調味品及一般食品加工工藝的衛生要求及生產環境要求高的管道、罐體容器設備就地的清洗。

電/蒸汽加熱CIP清洗系統產品范圍實例展示

四、電/蒸汽加熱CIP清洗系統特點

A、如是全自動式的電/蒸汽加熱CIP清洗系統具有如下特點

1、會自動對清洗液進行檢測、加液、排放、顯示與調整，對其運行可靠，自動化程度較高，操作簡單，清洗效果好。
2、使用人機界面（觸摸屏），利用圖像顯示;
3、自動調節清水，酸，堿清洗液，熱水等各個程度的溫度;
4、通過切換畫面，可自由選擇自動或手動控制;
5、針對客戶的特殊要求，現場編制及修改程序;
6、操作可記錄;
7、CIP清洗系統有單罐雙罐及多罐供用戶選擇，有移動式及固定式。

B、如是半自動或手動式的電/蒸汽加熱CIP清洗系統具有如下特點

1、與全自動式相比，自動化程度相對低很多，操作簡單，清洗效果也沒全自動的好；
2、與全自動式相比，人工成本費高，價格也相當要低。

五、電/蒸汽加熱CIP清洗系統清洗程序

　　以飲料行業為例，其清洗程序如下：

　　1．洗滌3—5分鐘，常溫或60℃以上的熱水；堿洗10—20分鐘，1%—2%溶液，60℃—80℃；中間洗滌5—10分鐘，60℃以下的清水；最后洗滌3—5分鐘，清水。

　　2．洗滌3—5分鐘，常溫或60℃以上的熱水；堿洗5—10分鐘，1%—2%溶液，60℃—80℃，中間洗滌5—10分鐘，60℃以下的清水，消毒10—20分鐘，90℃以上的熱水。

　　清洗流量實際上是為了清洗液流速，從而產生作用，有清洗效果。

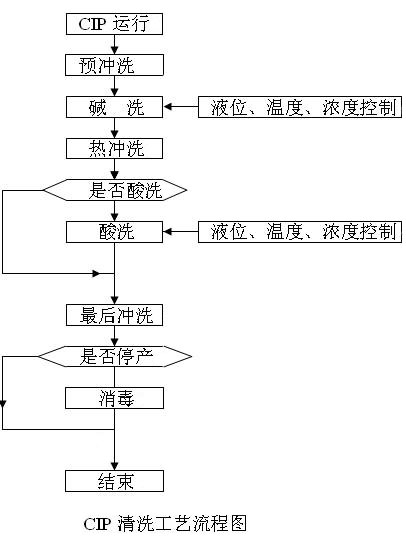

CIP清洗流程圖

六、電/蒸汽加熱CIP清洗系統技術參數

規格型號	CIP-0.5	CIP-1	CIP-2	CIP-3	CIP-4
酸罐L	500	1000	2000	3000	4000
堿罐L	500	1000	2000	3000	4000
熱水罐L	500	1000	2000	3000	4000
加熱方式	盤管、板式、管式加熱、蒸汽加熱
CIP泵	10T/H	10T/H	20T/H	20T/H	30T/H
泵揚程m	24	24	36	36	36
泵功率kw	2.2	2.2	5.5	5.5	7.5
