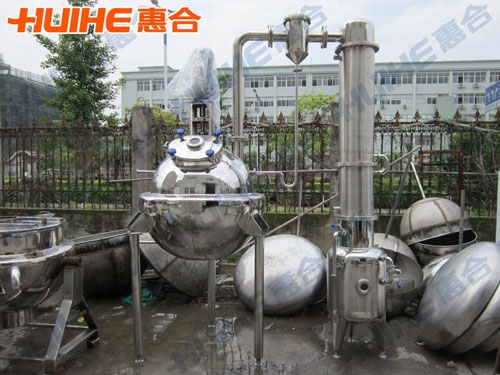

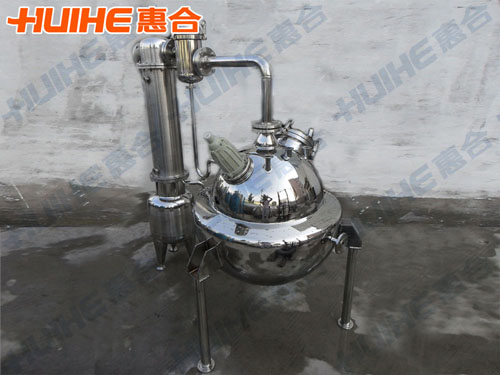

球形濃縮器_不銹鋼球形濃縮器

球形濃縮器操作方便、使用可靠。對生產環境污染小、噪音小等特點，因而用于制藥、食品、化工等行業對液體物料的濃縮、蒸餾工藝。

一、球形濃縮器（罐）組成部份

球形濃縮設備有濃縮罐、第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受料桶六個部件組成。規格系列為300L、500L、700L、1000L，濃縮罐為夾套結構冷凝器為列管式，分離器為折流分離式、冷卻器為蛇管式。減壓蒸餾，為降低液面壓力，使液料沸點相應降低，因為液料蒸餾在沸點時進行的快，因此真空度的高低，根據液料的熱敏性，由用戶自行決定進行調節。

二、球形濃縮器（罐）用途

將球形濃縮器的真空口和進料口閥門打開，將液料抽入罐內，罐內液面達到一定高度后，關閉進料閥，并緩緩開放蒸汽進口閥門，將罐內液體的沸騰數分鐘后，注意保持該時的蒸汽壓力和真空程序（亦可通過溫度控制，使沸騰正常進行）。蒸餾液體通過分離器，其中部分回流至主體罐內。不凝部分通過冷凝器冷凝成液進入受料桶，進行加收或排放，濃縮結束后，關閉真空口，蒸汽口閥門，打開放空口（即直嘴式旋塞閥）常壓后出料。

三、球形濃縮器（罐）特點

由于球形濃縮器（罐）的工作原理是減壓濃縮，所以它濃縮時間短，不會破壞熱敏性物料的有效成分。除此之外，該濃縮設備與物料接觸部分不銹鋼制造。

四、球形濃縮器（罐）結構

1、該濃縮設備由濃縮罐、第一冷凝器、汽液分離器、第二冷凝器、冷卻器、受料桶六個部件組成；

2、規格有：300L、500L、700L、1000L；

3、濃縮罐為夾套結構；

4、冷凝器為列管式；

5、分離器為折流分離式；

6、冷卻器為蛇管式。

五、球形濃縮器（罐）操作方法

打開真空口和進料口閥門，之后將液料抽入罐內，罐內液面達到一定高度后，關閉進料閥，并緩緩開放蒸汽進口閥門，將罐內液體的沸騰數分鐘后，保持該時的蒸汽壓力和真空程序（亦可通過溫度控制，使沸騰正常進行）。蒸餾液體通過分離器，其中部分回流至主體罐內。不凝部分通過冷凝器冷凝成液進入受料桶，進行加收或排放，濃縮結束后，關閉真空口，蒸汽口閥門，打開放空口（即直嘴式旋塞閥）常壓后出料。

六、球形濃縮器（罐）技術參數

型號		QN-300	QN-500	QN-700	QN-1000
蒸發量（Kg/h）		70	120	145	195
容積（L）		300	500	700	1000
夾層壓力（Mpa）		0.09
真空度（mmHg）		500-620
加熱面積		1.3	1.6	2	2.8
冷凝面積		2.6	3.5	4	5.6
外型尺寸	長	1900	2030	2100	2335
	寬	1100	1200	1300	1520
	高	2300	2500	2600	1765
