產品詳情

外盤管反應釜（罐）

外盤管反應釜（罐）屬于不銹鋼容器設備，外盤管反應釜具有加熱迅速、使用方便等特點。

一、外盤管反應釜（罐）用途

該反應設備用于石油、化工、橡膠、農藥、染料、醫藥、食品，是以參加反應物質為前提，對于加熱、冷卻、和液體萃取以及氣體吸收等物理變化過程均需要采用攪拌裝置，并可為客戶設計，加工外盤管反應釜。

反應釜應用范圍

二、外盤管反應釜（罐）特點

外盤管反應釜與普通夾套反應釜相比，有諸多好處。

1、鍋體、鍋蓋、攪拌器等部件均采用OCr18Ni9或1Cr18Ni9Ti不銹鋼板制成；

2、具有加熱快、傳熱快；
3、使用方便；
4、減小釜體壁厚，提高釜體承載能力；

三、外盤管反應釜（罐）加熱原理

外盤管反應鍋通過熱載體爐輸送導熱油加熱。

四、外盤管反應釜（罐）結構

外盤管反應釜由鍋體、鍋蓋、攪拌器、夾套、支承及傳動裝置、軸封裝置等組成（可按工藝需要采用帶保溫結構；反應釜品種規格多樣，可根據客戶具體要求定制。

五、外盤管反應釜（罐）技術參數

規 格	實際容量（L）	簡體直徑（毫米）	外盤管傳熱面積（M2）	內盤管傳熱面積（M2）	電動機功率
500L	550	900	2.438	2	2.2
1000L	1100	1100	2.867	2.6	4
1500L	1650	1200	3.537	3.1	4
2000L	2200	1300	4.165	3.8	5.5
3000L	3300	1500	5.569	5.4	7.5
6000L	6600	1800	10.323	8.7	15
10000L	11000	2200	50.345	10.9	22
20000L	22000	2400	101.679	13.8	55

溫馨提示：

1、以上反應釜參數均為標準參數，我們可根據您的要求設計生產，如有特殊要求請?zhí)岢觥?/DIV>

2、夾層工作壓力≤0.09Mpa，如客戶有特殊要求可按要求定做。

3、反應釜選型需提供的工藝參數：物料性質、工作壓力、工作溫度、特殊要求等。

六、外盤管反應釜（罐）成品圖片

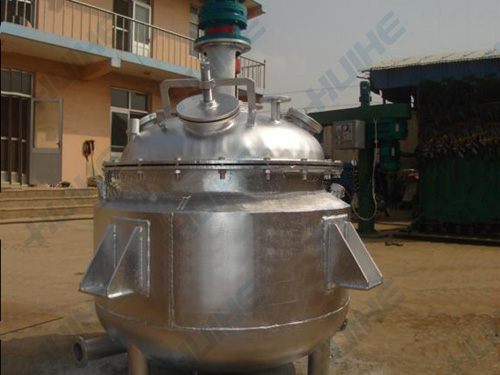

外盤管反應釜（罐）成品圖片1

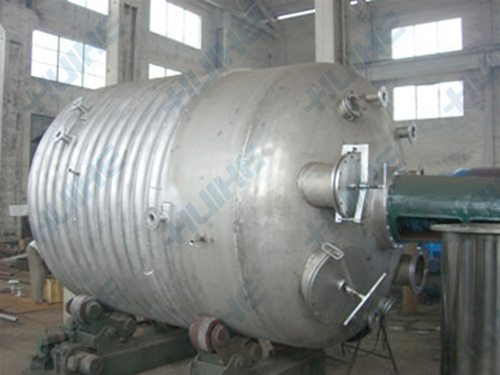

外盤管反應釜（罐）成品圖片2

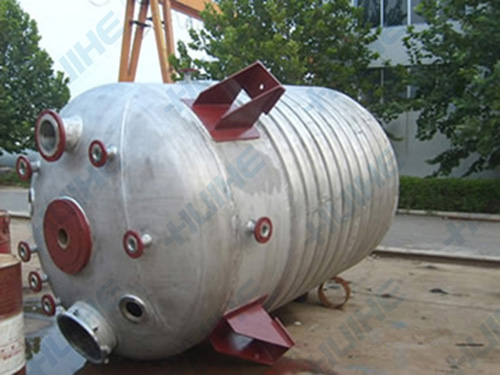

外盤管反應釜（罐）成品圖片3

七、反應釜常見故障現象及原因

1、反應釜故障現象：密封面處出現泄漏。
反應釜出故障原因：螺桿螺紋松動；密封面損傷。
排除方法：將螺桿重新上緊；重新修磨拋光密封面。
2、反應釜故障現象：閥門處出現泄漏。
反應釜出故障原因：閥桿（針）、閥口密封面損傷。
排除方法：維修、更換閥桿（針）、閥口。
